Cara membuat topologi dan konfigurasi DNS (Domain Name System)

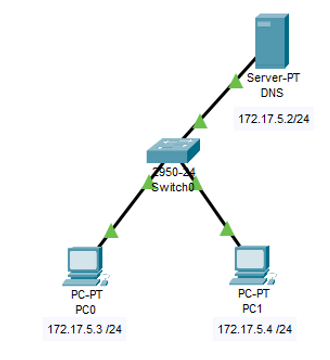

1. Buatlah Topologi seperti ini di Cisco Packet Tracer :

2. Nama kan:

PC 0 = 172.17.5.3/24
PC 1 = 172.17.5.4/24
Server-PT (DNS) = 172.17.5.2/24

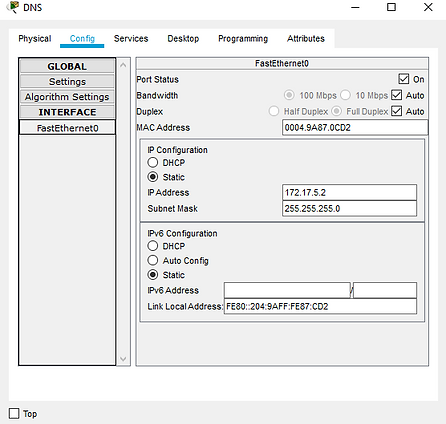

3. Klik Server-PT (DNS), pergi ke menu Config–>Fast Ethernet0, isi:

IP Address : 172.17.5.2
Subnet Mask : 255.255.255.0

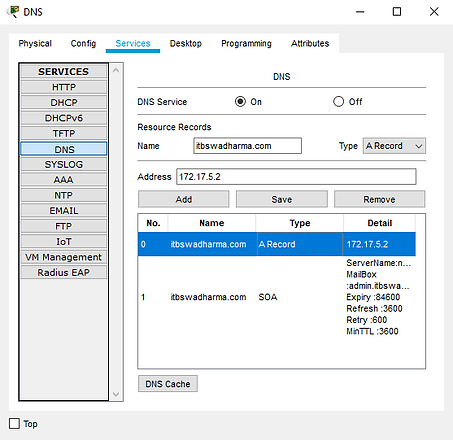

4. Lalu pergi ke Menu Service–>DNS, isi:

Name : itbswadharma.com
Type : A Record
Address: 172.17.5.2
Lalu ON kan DNS
Setelah itu klik Add

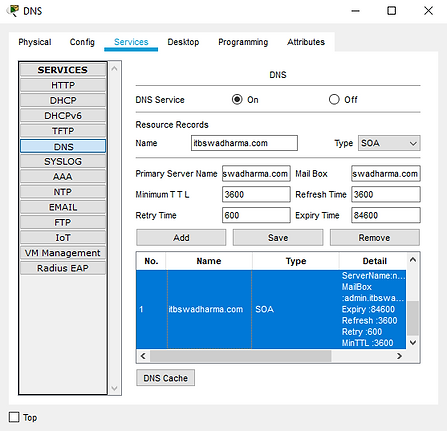

5. Kemudian masih di menu Service-DNS, tapi kita ubah dulu Type nya terlebih dahulu, dari A Record ke SOA, lalu isi:

Name : itbswadharma.com
Primary Server Name : ns1.itbswadharma.com
Minimum T T L : 3600
Retry Time : 600
Mail Box : admin.itbswadharma.com
Refresh Time : 3600
Expiry Time : 84600

Setelah itu klik Add

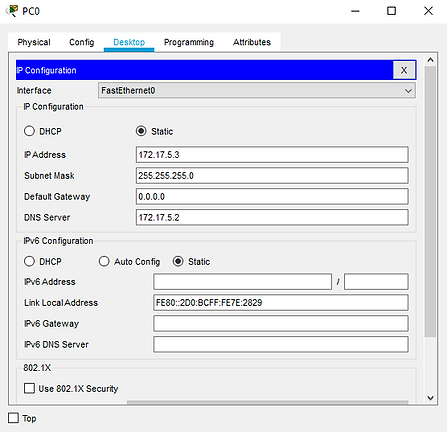

6. Lalu kita konfigurasi PC0 dan PC 1, pertama kita akan konfigurasi PC 0 terlebih dahulu, dengan cara klik PC 0, pergi ke menu desktop–>IP Configuration, ubah:

IP Configuration : 172.17.5.3
Subnet Mask : 255.255.255.0
DNS Server : 172.17.5.2

Lalu close Tab

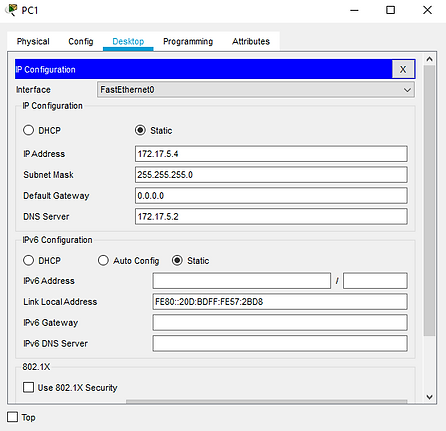

7. Kemudian konfigurasi PC 1, dengan cara pergi ke menu desktop–>IP Configuration, ubah:

IP Configuration : 172.17.5.4
Subnet Mask : 255.255.255.0
DNS Server : 172.17.5.2

Lalu close Tab

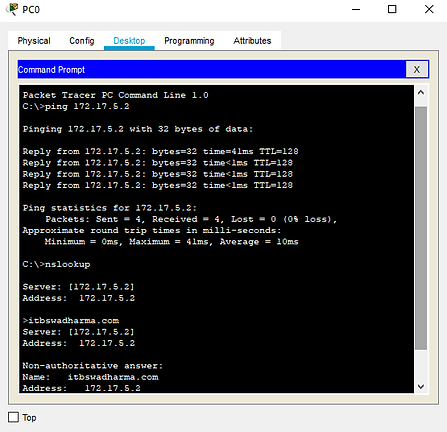

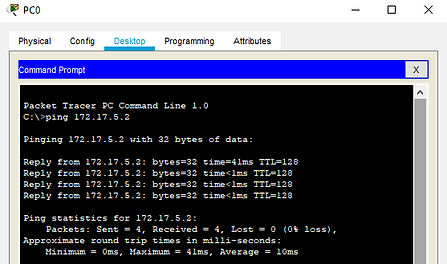

8. Setelah itu kita lakukan pengujian Ping di command prompt, caranya klik di PC0 pergi ke menu Desktop–>Command Prompt, ketik ping 172.17.5.2 dan hasilnya akan seperti ini:

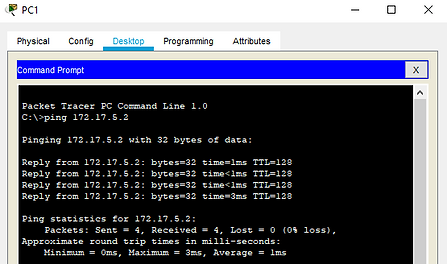

9. Setelah itu kita lakukan pengujian Ping di command prompt, caranya klik di PC1 pergi ke menu Desktop–>Command Prompt, ketik ping 172.17.5.2 dan hasilnya akan seperti ini:
