Cara membuat topologi dan konfigurasi FTP (File Transfer Protocol)

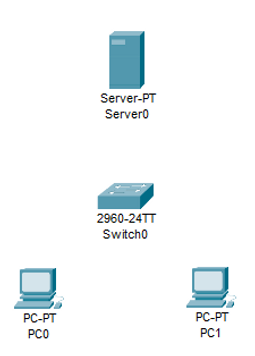

1. Buatlah Topologi di Cisco Packet Tracer seperti di bawah ini:

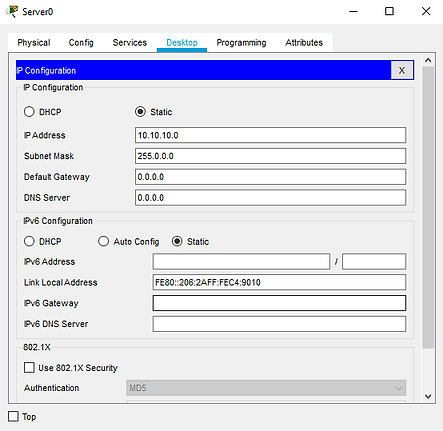

2. Klik Server, lalu ke menu Desktop–>IP Configuration dan atur seperti ini:
IP Address: 10.10.10.0
Subnet Mask: 255.0.0.0
Lalu close Tab
3. Kemudian hubungkan semua perangkat satu sama lain dengan kabel, kita pilih saja kabel Automatically Choose Connection Type

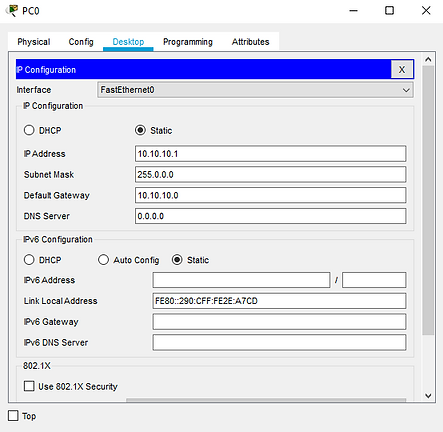

4. Kemudian klik PC0, kemudian pilih menu Desktop–>IP Configuration dan atur seperti ini:
IP Address: 10.10.10.1
Subnet Mask: 255.0.0.0
Default Gateway: 10.10.10.0
Lalu close Tab

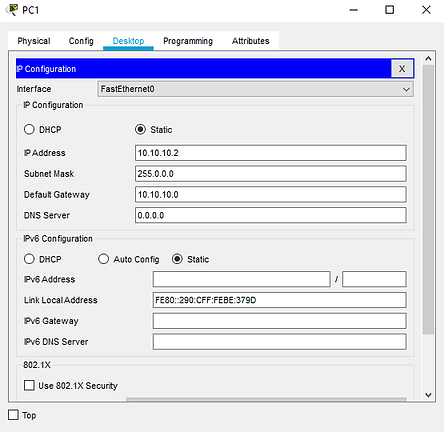

5. Kemudian klik PC1, kemudian pilih menu Desktop–>IP Configuration dan atur seperti ini:
IP Address: 10.10.10.2
Subnet Mask: 255.0.0.0
Default Gateway: 10.10.10.0
Lalu close Tab

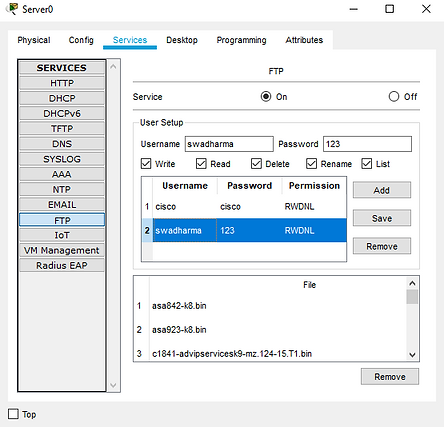

6. Setelah selesai, klik Server pergi ke menu Service dan atur seperti ini:
HTTP & HTTPS : OFF
DHCP : OFF
DHCPV6 : OFF
TFTP : OFF
DNS : OFF
SYSLOG : OFF
AAA : OFF
NTP : OFF
EMAIL (SMTP Service & POP3 Service) : OFF & OFF
FTP : ON
Kemudian kita atur FTP nya dengan:
username: swadharma
password : 123
Dan centang/checklist bagian yang Write, Read, Delete, Rename, List
Kemudian klik add jika sudah selesai
Kemudian close Tab
7. Kemudian kita coba lakukan pengujian/ping di PC1, dengan cara klik PC1 dan pergi ke menu Desktop–>Command Prompt dan ketik:

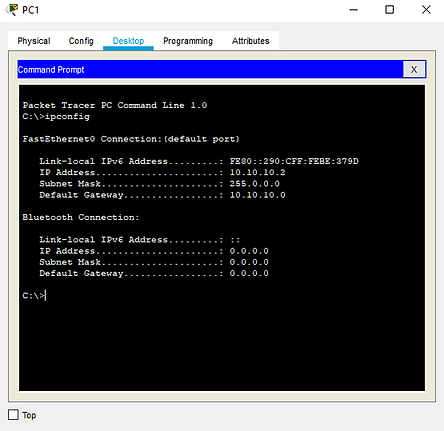

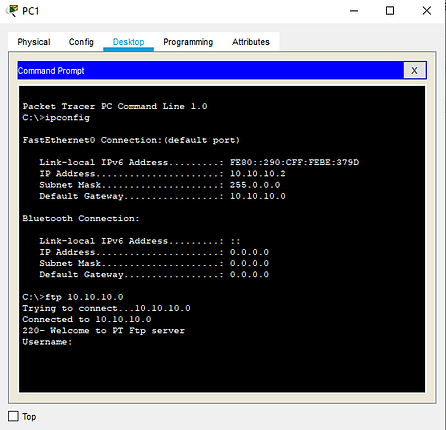

ipconfig dan hasilnya:

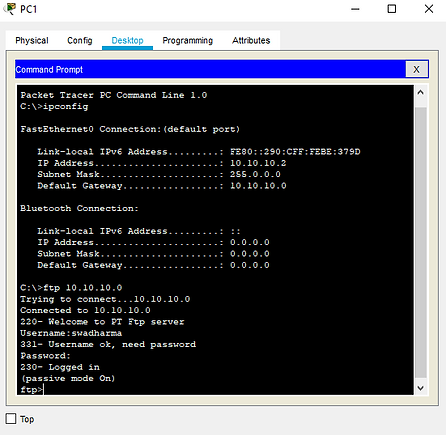

ketik lagi ftp 10.10.10.0 dan hasilnya:
kemudian masukan username dan password yang kita buat

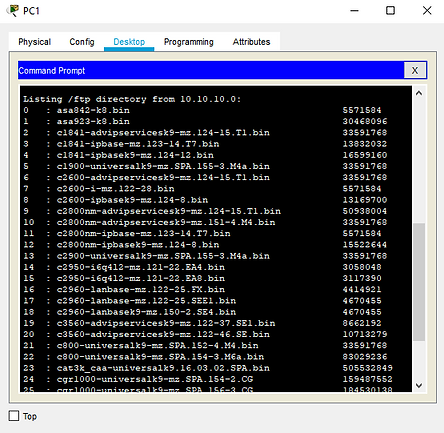

ketik lagi dir, hasilnya:

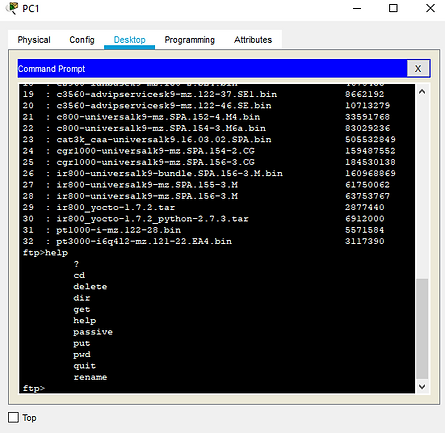

ketik lagi help, hasilnya:

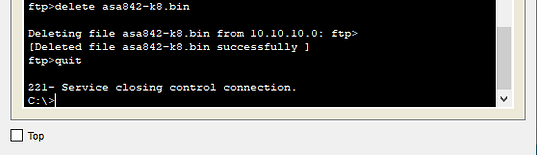

Kemudian coba kita delete salah satu ftp directory dari 10.10.10.0, dengan cara ketik: delete asa842-k8.bin dan hasilnya adalah:
Terakhir jangan lupa keluar dengan ketik
quit
kemudian close Tab
Tandanya sudah berhasil
